Sony 1II🔋XQ-AT52電池更換-維修3步驟介紹

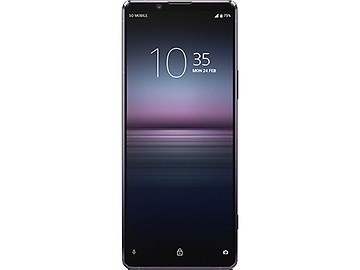

Sony 1II🔋XQ-AT52

日廠Sony近幾年最具代表做的恐怕是那家用主機的霸主Ps5，雖然近幾年Sony依舊有推出新的智慧手機

但是若與約17年前的一代神機Sony ericsson K800i相比，那熱度絕對是小巫見大巫。

不過依然有許多日系美學的死忠粉絲始終不曾離去

乾淨利落的外型、超高清攝像技術、防水防塵設計

輕薄窄邊匡、對稱完美的角度、完全符合日本的匠人精神

今天修匠介紹一下日系旗艦機種的電池更換🔋



 拆機圖文介紹流程

一階段

Sony Xperia智慧型手機大部分都從背蓋部分開始進行拆裝，當然也是有例外的幾個型號

Xperia XZ 、Xperia XZs、Xperia XZ1….等等之類型號是從螢幕開始進行拆裝

不然大部分都是從後背蓋開始進行拆卸，算是對於維修師相當友善。

背蓋部分是採用膠體進行黏著方式，讓背蓋與中框進行密合

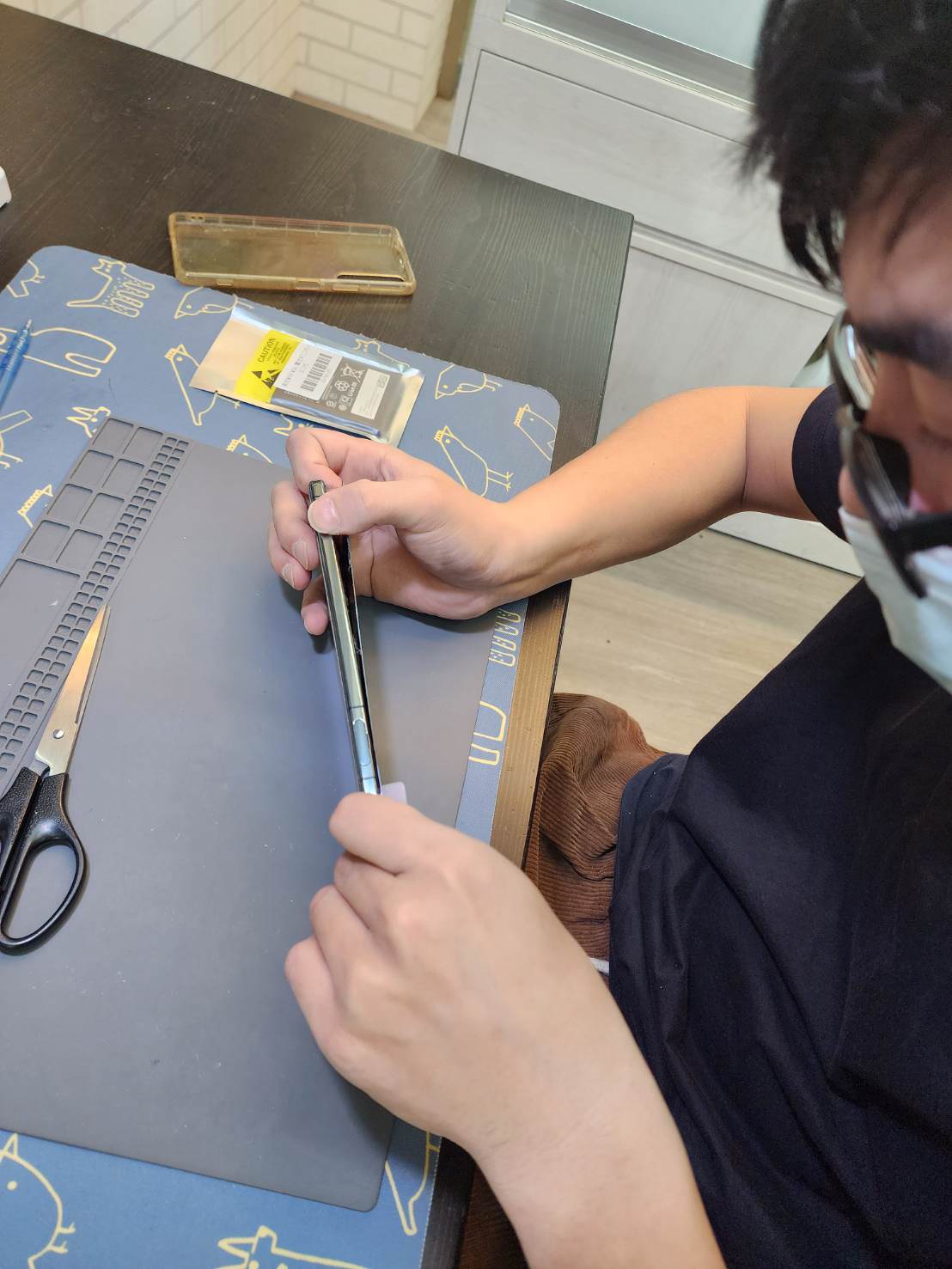

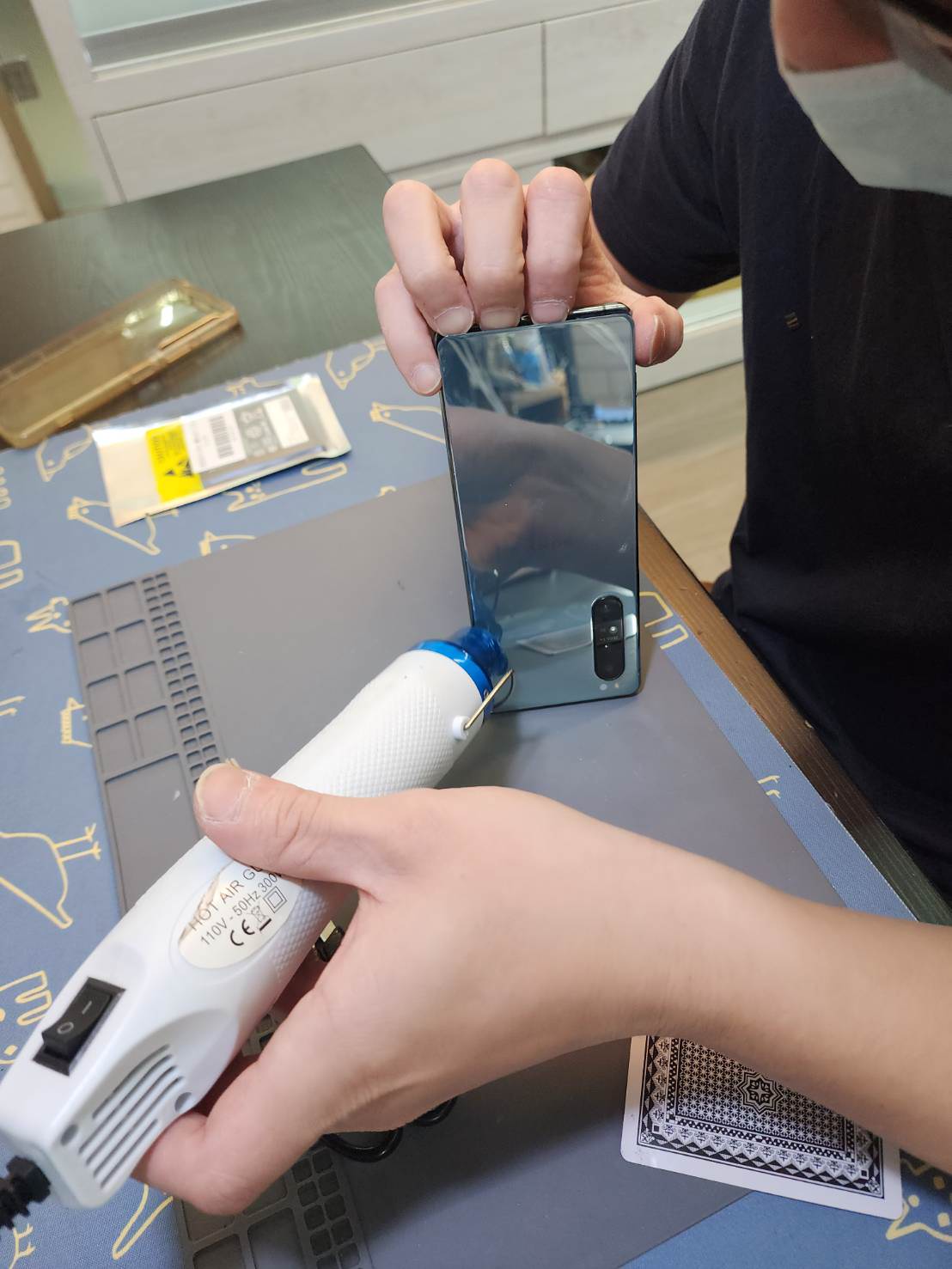

所以首先便是進行「加熱」處理，可用刀片或者拆幾片在適當溫度時，進行切割膠體處理

這個步驟比較考驗對於「溫度」跟「手指靈活度」，喜歡自行動手的朋友，在這時要比較注意。

二階段

「

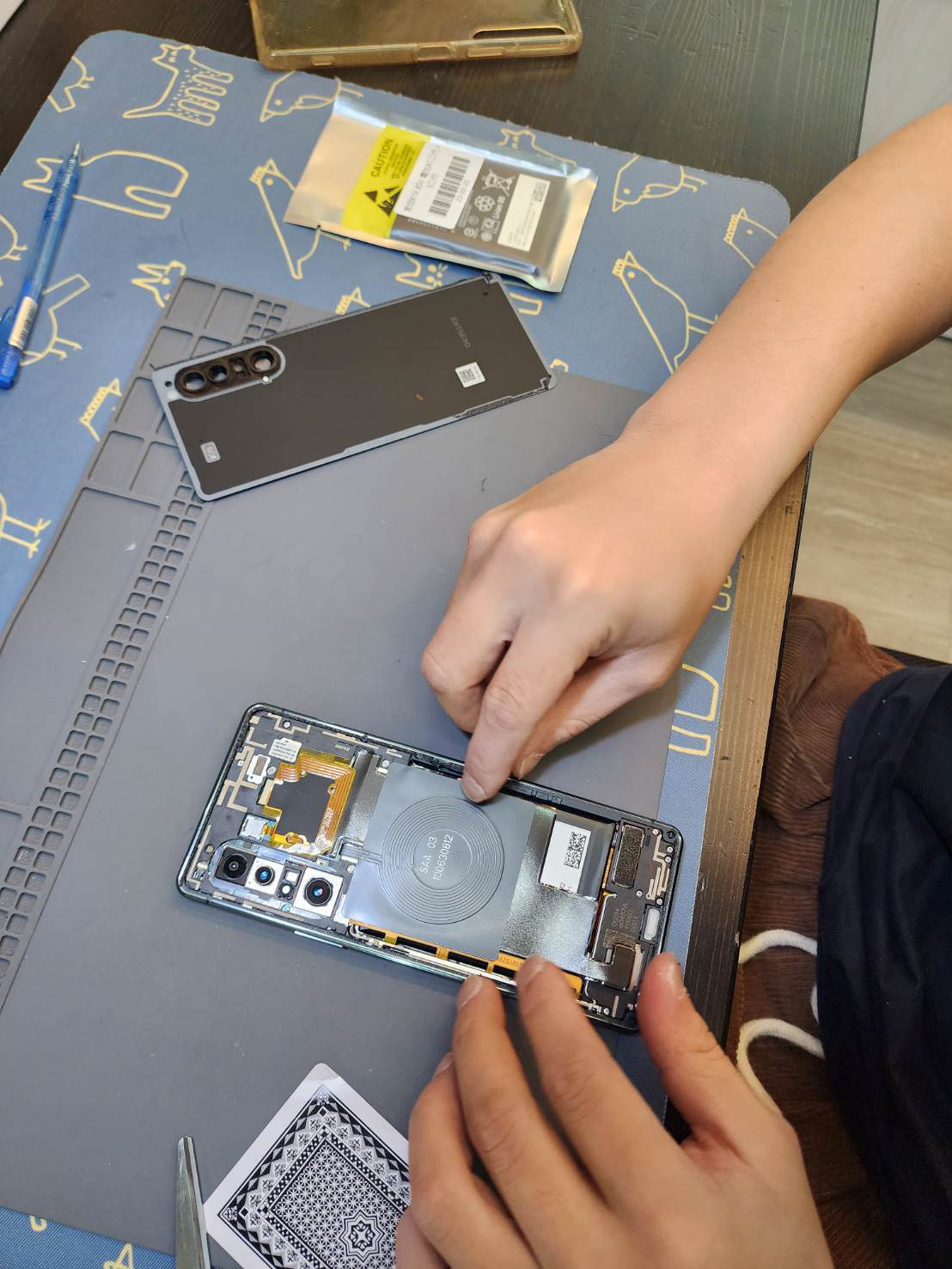

在「加熱」與切割背蓋膠體後，背蓋便在我們的巧手下取下

我們可以看到Sony 1II XQ-AT52在此次的產品內部結構設計，依然是友善的三段式設計分為上、中、下三區域

上方區域我們可以清楚看到主鏡頭相機模組、NFC天線貼片、以及被固定擋板蓋住的主機板

中間的區域印入眼簾的是無線充電片、石墨烯散熱貼紙與開機音量排線總成

下方的區域則是下喇叭、充電集成控制版

整體來說日系手機進行拆解，在打開後大部分都是如此簡單明瞭，實在是賞心悅目。

此次維修我們的目的是替這台手機更換電池，電池與主機板連結的位置便是在上部區域

以十字螺絲解開上部肉眼可識的十字螺絲，即可輕鬆取下上部固定擋板。





三階段

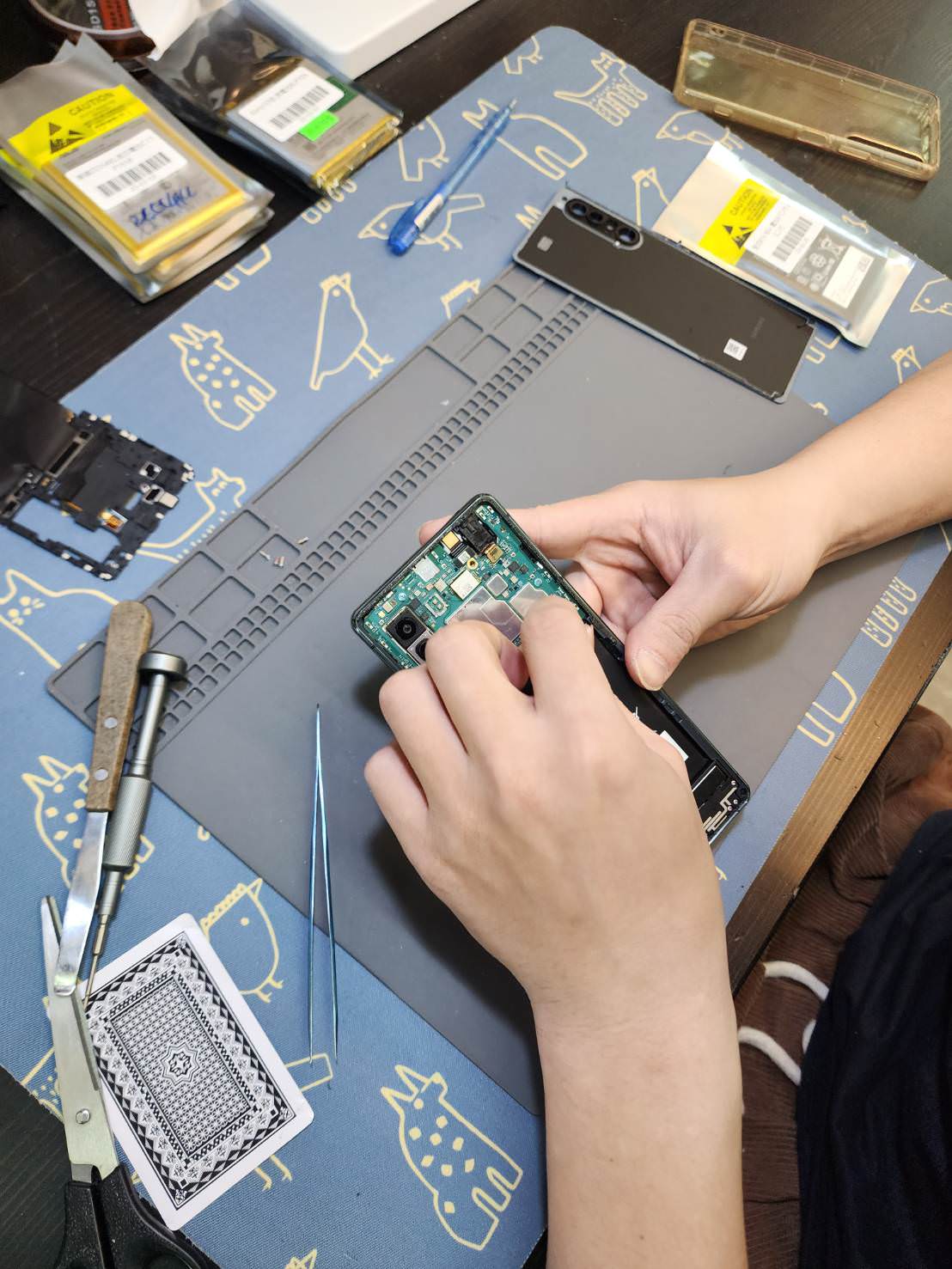

取下固定擋板後我們就能清楚看見手機上最重要的核心『主機板』

值得一提的是在這片地尋找不到擁有3.5mm耳機孔插槽的智慧手機的年代，Sony不愧是早年有經營過walkman時代的老廠

居然依然保留3.5mm耳機孔的設計，會廣大追求音質的用戶保留那最後一個凈地，必須加分💯

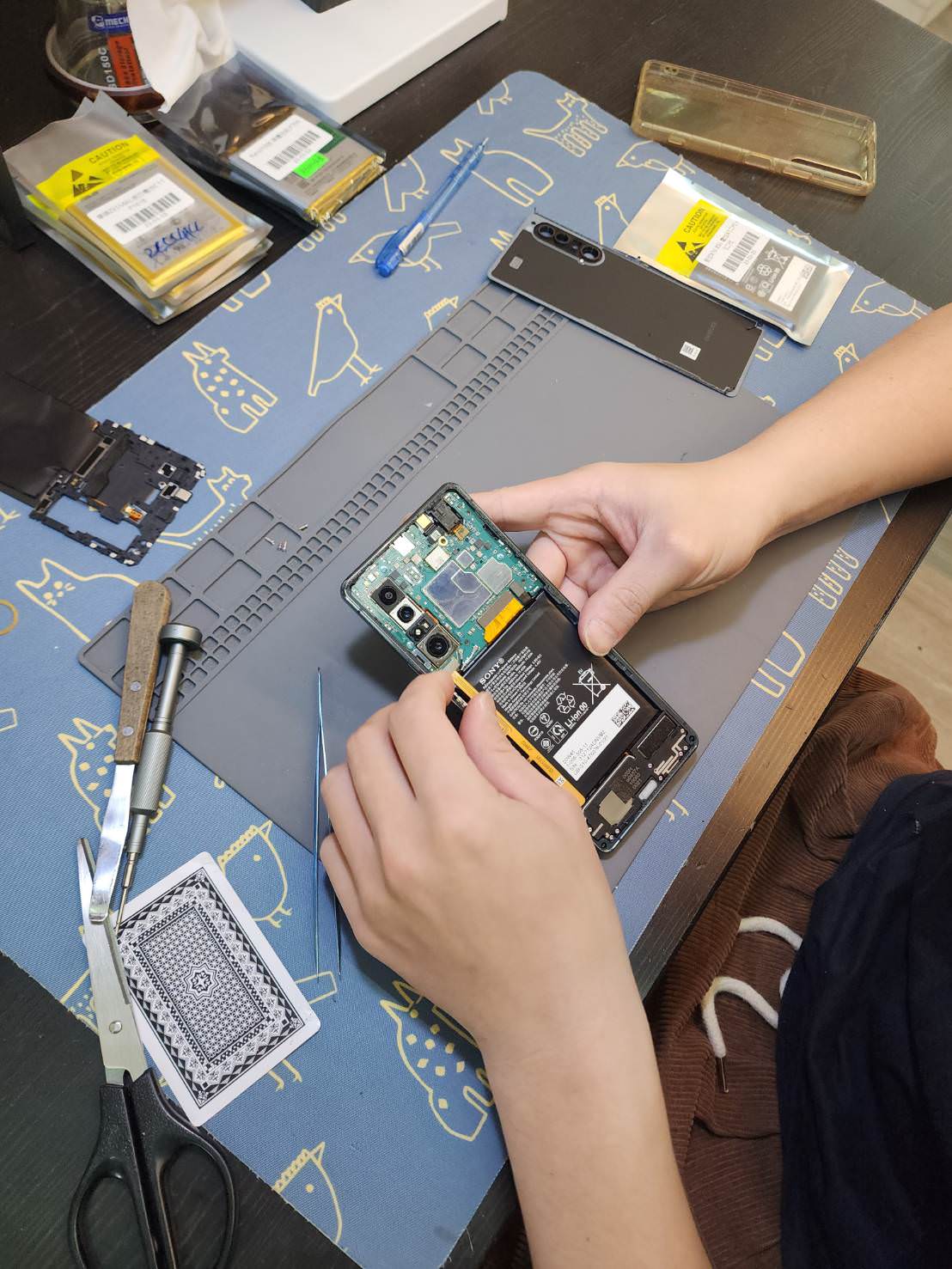

上部主機板部分位於右下角，第一格排線位置便是我們此次主角電池本人🔋

輕鬆斷開電池排線與主機板的連結，便可使用翹棒或者拉膠方式將電池與中框分離。





四階段







到此環節基本上就脫離維修過程，接下來只需依照拆裝流程反向操作回去

即可完成自行Diy更換電池的流程，在此修匠先恭喜你「安全下莊」



更換心得

Sony 1II XQ-AT52這個型號在更換電池，可以說是相當入門與初級的維修難度，基本上手做能力好一些的朋友

都可以輕鬆更換完成，但是修匠要提醒幾個要點

背蓋的貼合影響防水程度的多寡

排線與主板斷開，切記勿造成電桿或小IC剝落

Sony本身有提供IP68防水防塵設計，拆裝過後我們就不建議再碰水



免責聲明

最重要的 您與我們的手工能力絕對不相同

修匠的流程不一定適合每一位朋友

即便照著步驟做一個極度細小的失誤都可能造成主機板損壞，

如照流程維修更換導致的故障損壞

修匠一概不負責
