華碩Zenfone8 Flip Zs590ks螢幕破裂更換 Asus

華碩Zenfone8 Flip Zs590ks

華碩在近期許多高階智慧手機上都有不錯亮眼的成績，其中Rog系列可以說是許多喜歡電競用戶的首選

雖然說今天維修案例並不是Rog系列，今天維修案例分享就是華碩Zenfone8 Flip Zs590ks

性能雖然沒有Rog系列強悍，但是非大尺寸的設計很適合都市生活

對於日常生活使用相當便利，今天修匠一樣簡單介紹一樣此型號拆裝



圖文流程拆解

華碩一直以來設計智慧型手機除了很早早早早期的智慧型手機之外，過Zenfone3之後大部分都設計的對維修很友善

像是幾乎都是背蓋拆卸的方式、三段式內部結構設置，對於維修可以說一打開便一目瞭然。

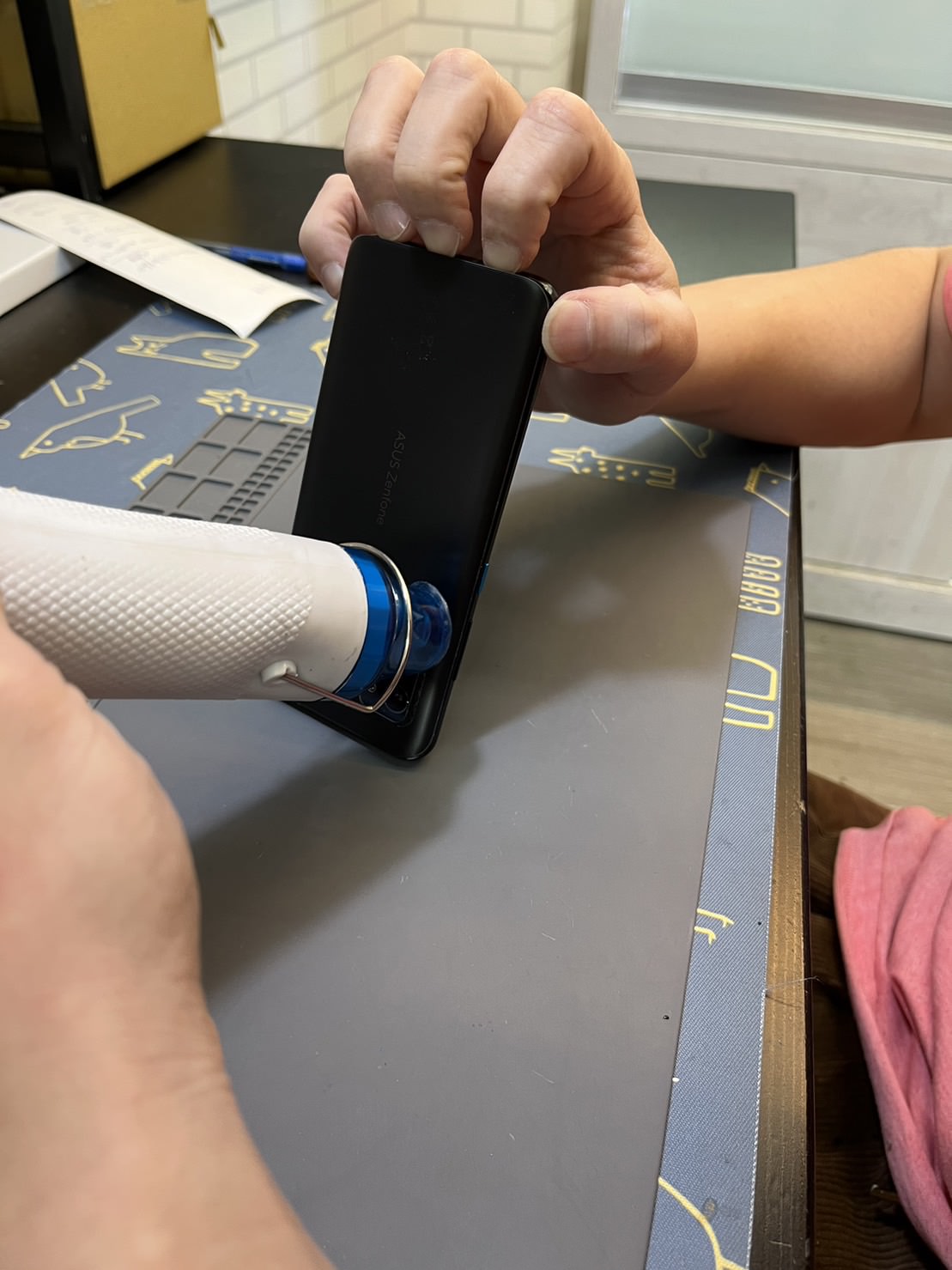

背蓋的部分注意加熱溫度與力道，即可輕鬆拆下。

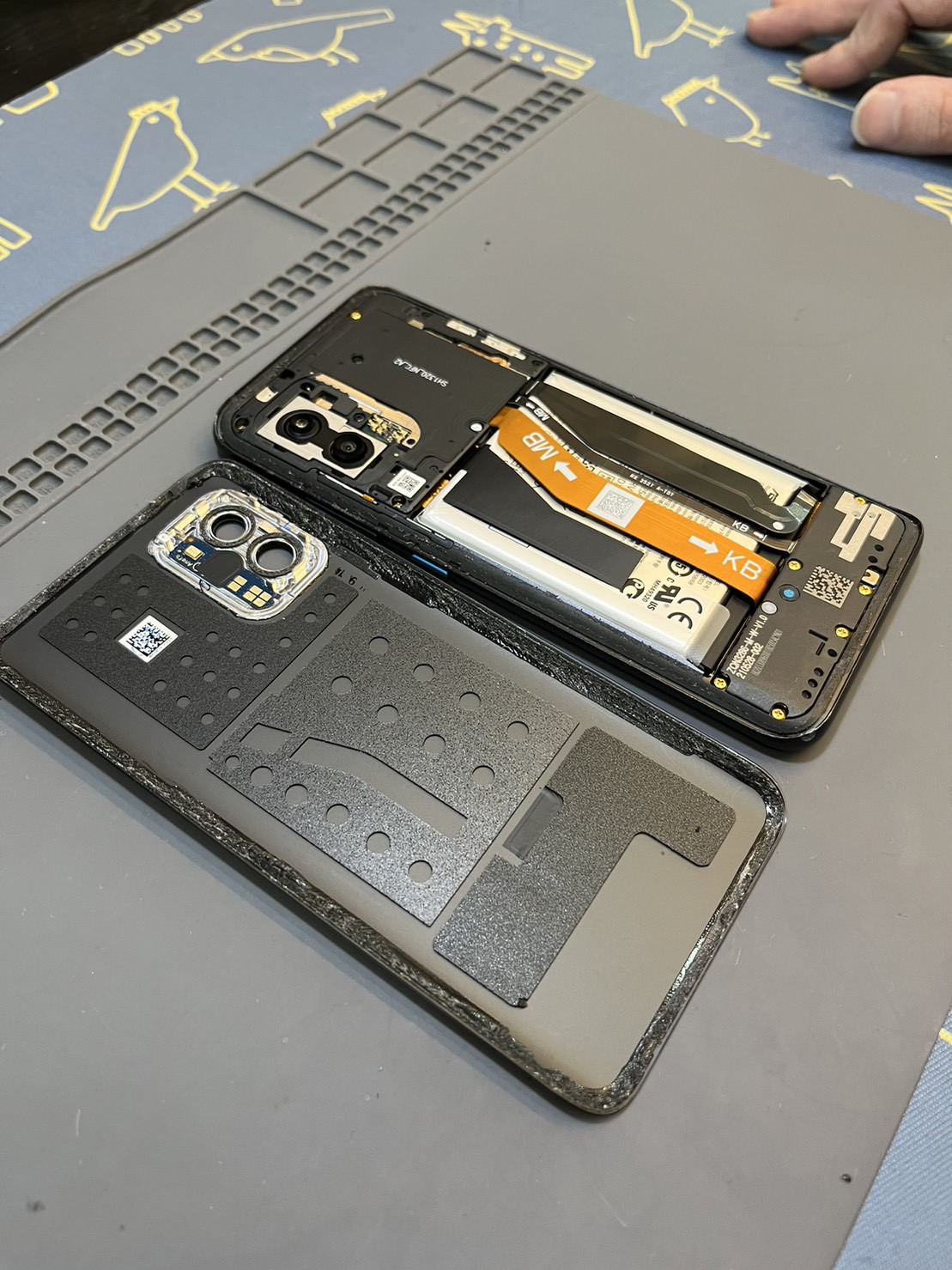

將背蓋與中框分離後，可以清楚看到三段式內部結構設置

每次修到三段式內部結構設置的手機，都有一種感動！！！！！

打開來觀察一下之後就可以很清楚自己要維修的區域，拆裝試零件測損壞功能大部分都很容易

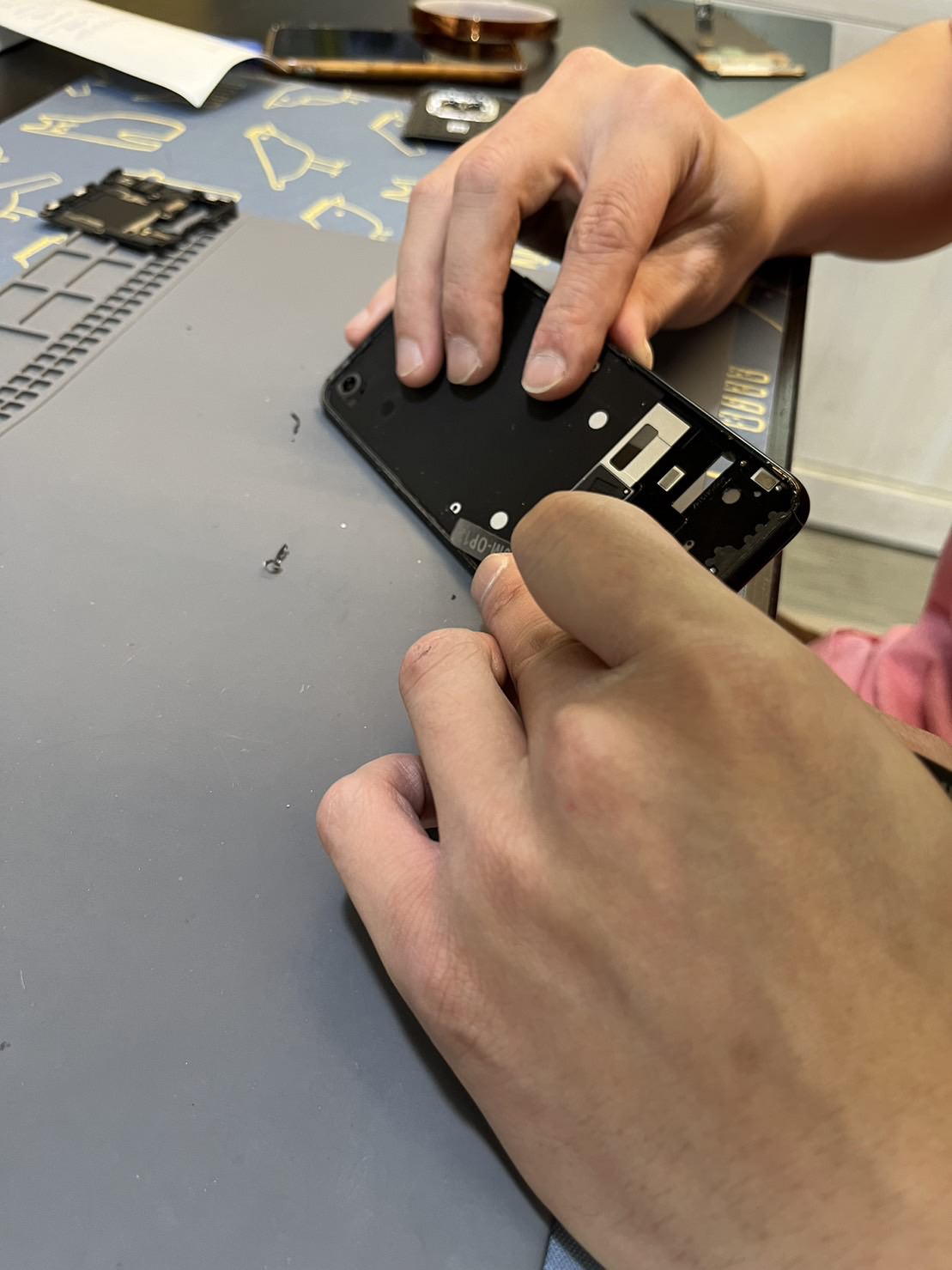

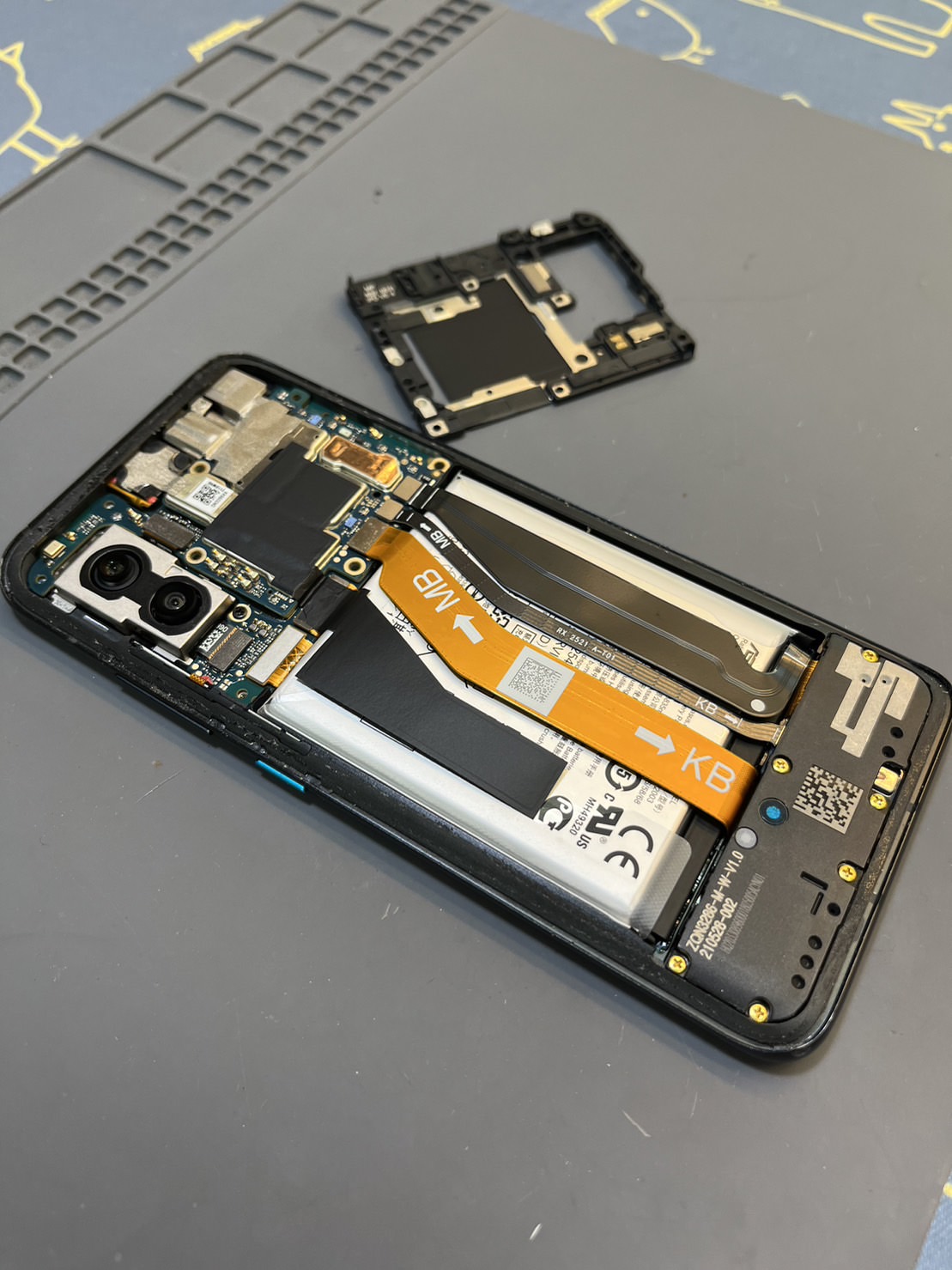

上半部固定主機板的固定擋板全都是十字螺絲的設計，擰開取下後便可以拆下固定擋板

主機板上可以看到比較特別的是主鏡頭模組，兩個大大的鏡頭模組 感覺到實在的用料

華碩Zenfone8 Flip Zs590ks這一次搭載的是『雙主鏡頭設計』華碩Zenfone8 Flip Zs590ks 搭載雙鏡頭主相機

分別為 6,400 萬畫素主鏡頭（Sony IMX686 感光元件、OIS 光學防手震）+ 1,200 萬畫素 113 度超廣角鏡頭（Sony IMX363 感光元件、4cm 微距）

提供 RAW 影像拍攝、專業拍攝與錄影模式，可手動調整相關攝影參數

前置 1,200 萬畫素鏡頭（Sony IMX663 感光元件）

支援自動對焦、人臉解鎖功能。

不過比較美中不足的是，這一代的電池容量安培只有4000安培😭😭😭😭

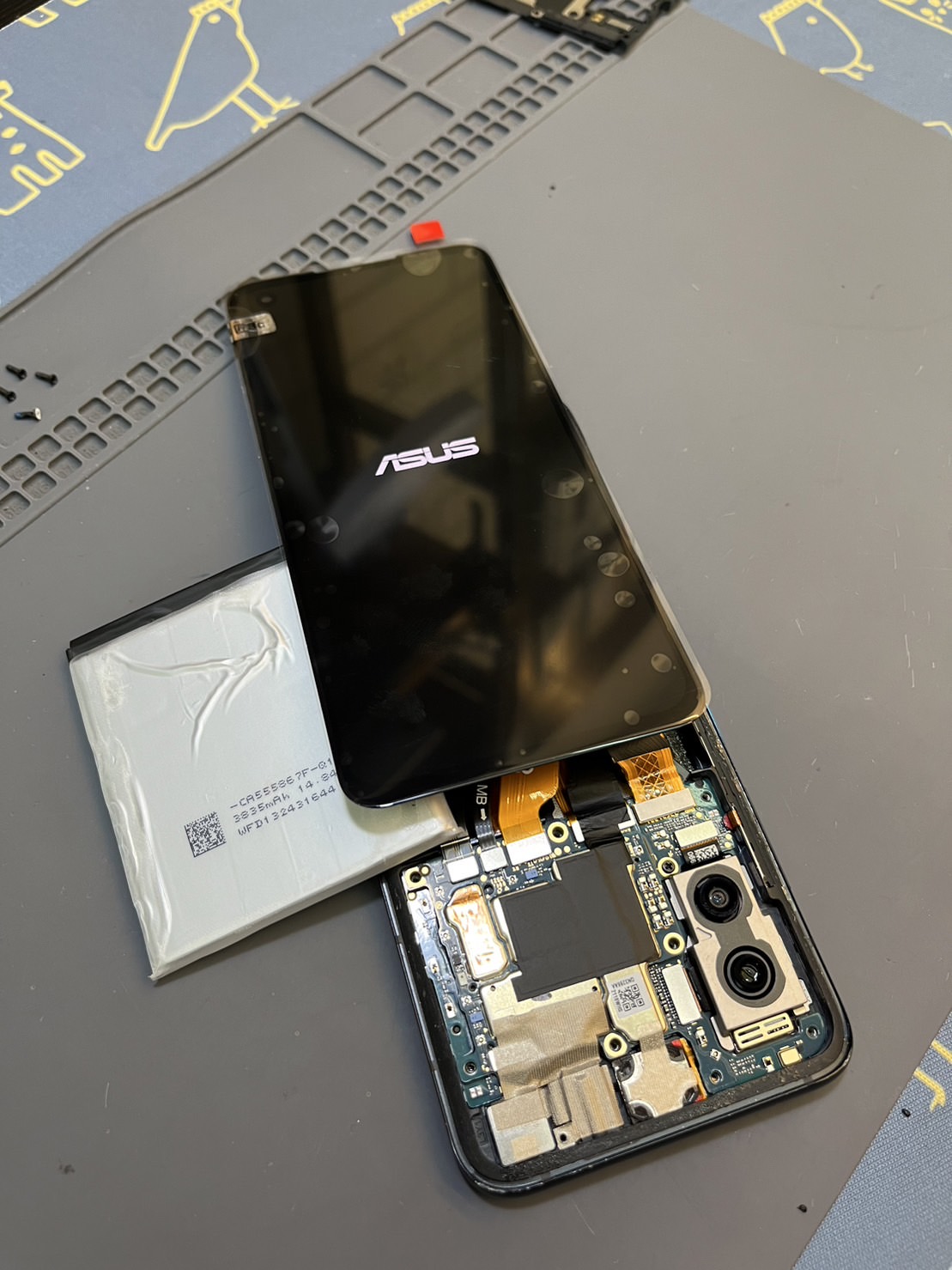

取下內建電池後便可以進行新的Oled螢幕裸片測試，這次華碩Zenfone8 Flip Zs590ks搭載的Oled螢幕

 配置 5.9 吋 E4 Amoled螢幕，

採用 20：9 顯示比例，正面覆蓋康寧大猩猩 Victus 玻璃強化保護；支援 120Hz 螢幕更新率、240Hz 觸控採樣率，

擁有 112% DCI-P3、Delta-E < 1 色彩準確度，

通過 HDR10+、SGS 螢幕護眼認證，延續低亮度 DC 調光技術，

有效減少眼睛的負擔。

測試完成後便可以加熱取下螢幕總成了，華碩Zenfone8 Flip Zs590ks本身中框置放Oled螢幕

框架很窄很淺所以一樣小心除去舊的膠，貼合時也要一次到位精準

避免造成內液晶破裂，以上步驟反向安裝完成即可。

華碩Zenfone8 Flip Zs590ks本身在維修難易度上屬於相當簡單的設計

從膠體貼合到維修步驟的縮減，算是滿適合自己Diy維修經驗不多的玩家



自行DIY更換難易度評價

🌟🌟🌟🌟✨

3顆星！屬於有維修能力經驗的人嘗試的難易度

免責聲明

最重要的 您與我們的手工能力絕對不相同

修匠的流程不一定適合每一位朋友

即便照著步驟做一個極度細小的失誤都可能造成主機板損壞，

如照流程維修更換導致的故障損壞

修匠一概不負責
