Asus Rog電競一代ZS600KL螢幕總成更換

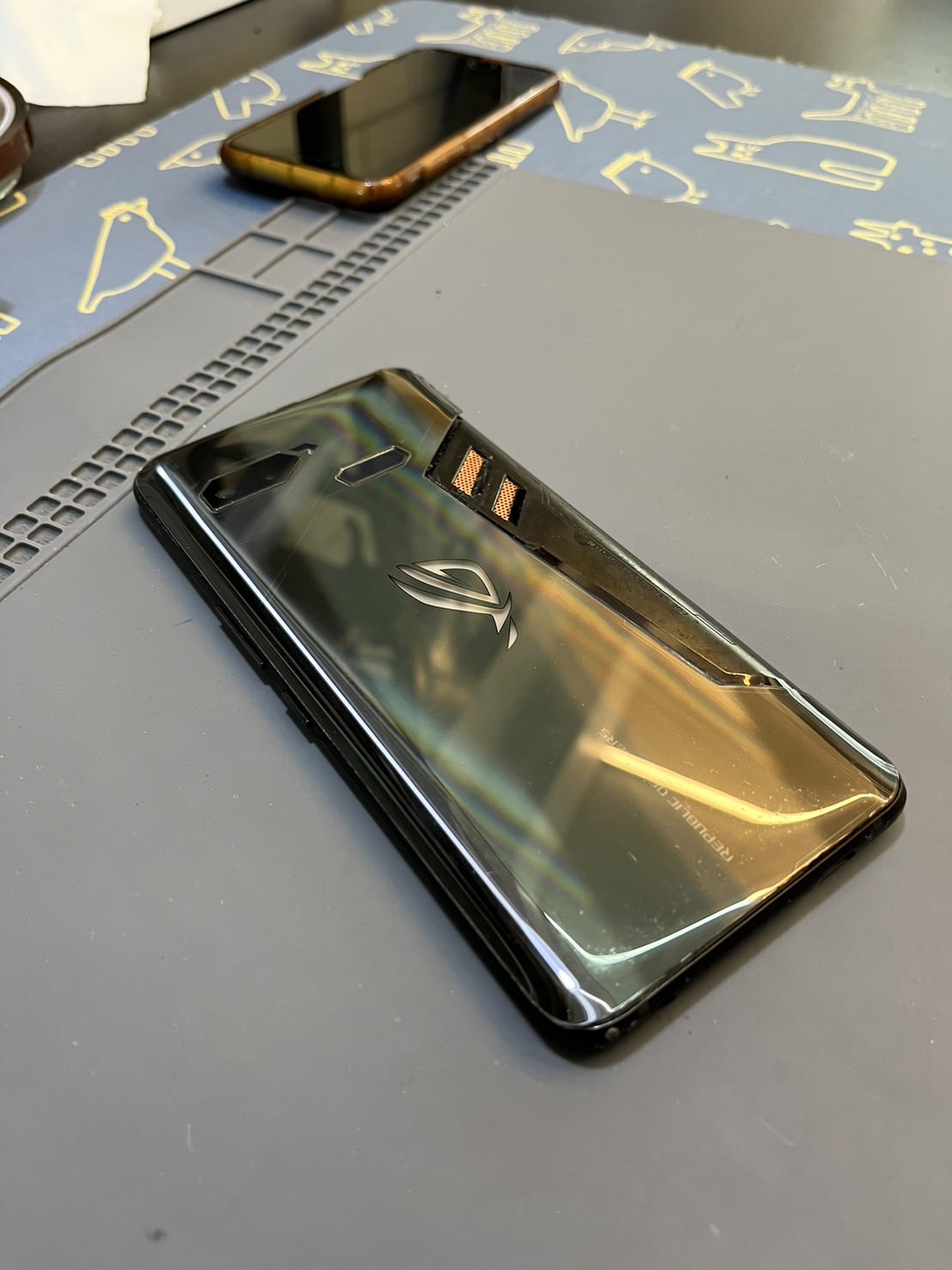

Asus Rog ZS600KL

2018年華碩智慧行動部門推出Asus首款電競手機Rog，外觀上背面印有像是圖騰標機的LOGO

許多網友戲稱是『敗家之眼』對於Rog粉絲來說這算是一種信仰！？

ASUS ROG Phone ZS600KL 128GB 配備 6 吋 18：9 全螢幕，採用 AMOLED 顯示器

表面覆蓋第六代 2.5D 康寧大猩猩玻璃，螢幕占比達 84.5%，具備 90Hz 更新率、1ms 反應速度

還支援 108.6% 的 DCI-P3 廣色域，以及 100,000：1 對比度的 HDR，為玩家提供逼真動人的遊戲體驗

ASUS ROG Phone ZS600KL 128GB 機身邊緣則加入鑽石切割工藝，配置 3 組獨特的 AirTriggers 超音波觸控鍵

包含位於機身右側的 2 組觸控鍵，能在橫向遊戲模式時化作 L1 / R1 按鈕，並可透過自定義功能啟動任何螢幕動作

下面修匠介紹一下圖文拆解流程

Asus Rog一代的拆解方式是從背蓋開始進行拆卸

大致上需要小心三個區域指紋辨識排線、散熱開孔區域、RGB燈光條

指紋辨識排線位在上方特別小心分離背蓋時不要拉斷即可

散熱開孔區域的背蓋零件與旁邊印有圖騰標記的分開零件，所以拆裝時要比較注意

比較要小心的是散熱開孔區域的背蓋零件下方與隔壁背蓋交界處，有RGB燈光條藏在下面

拆幾片在滑動時要比較小心。

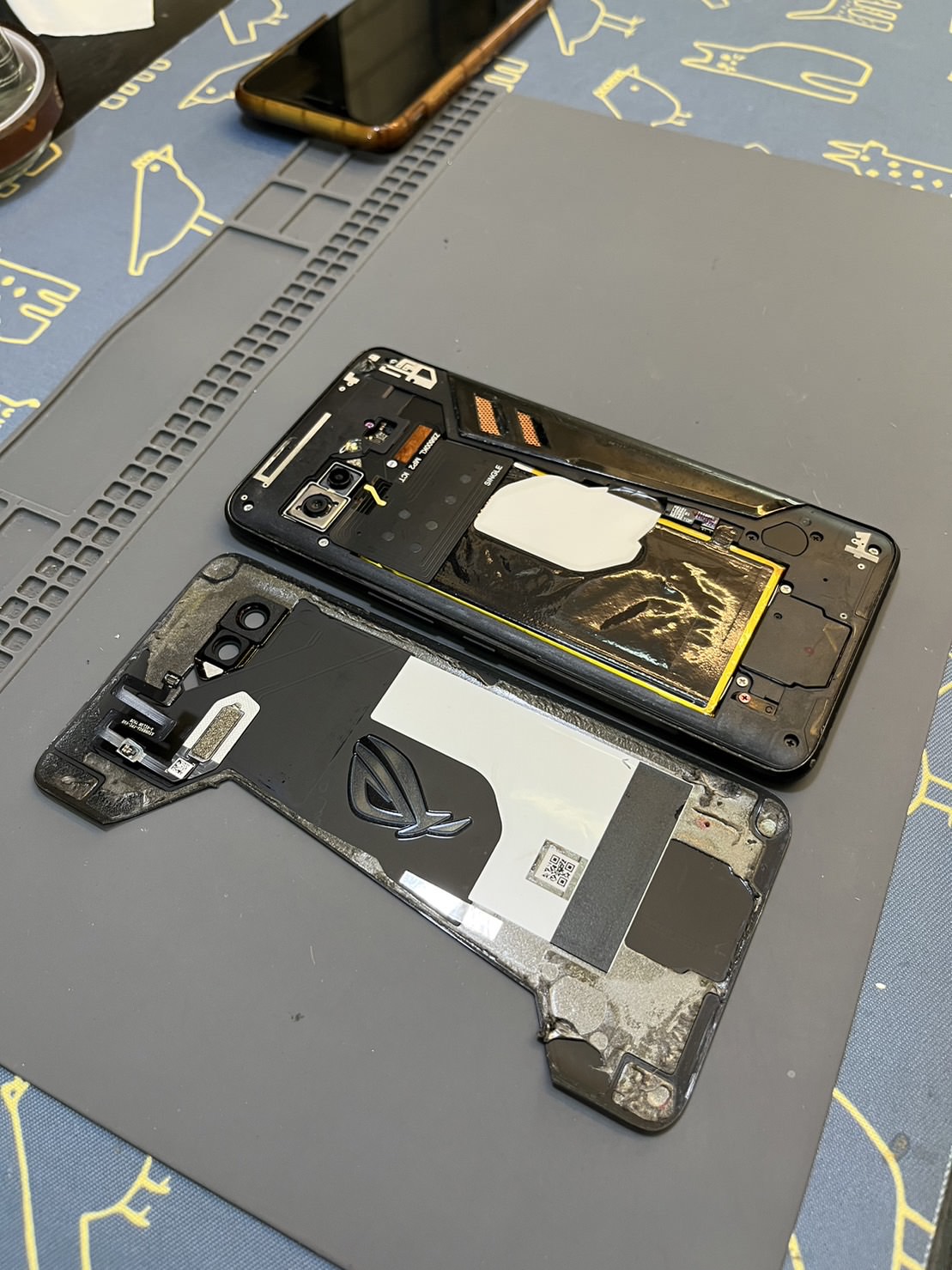

背蓋卸下後，後框支架上全部都是十字螺絲

擰開即可取下背蓋支架，散熱開孔區域下方記得也有螺絲

Rog一代算是比較不友善後續維修的設計，主機板本身是呈現一個手槍狀的樣式

這個型號的螢幕更換，修匠建議主板最好取下在進行安裝

本身螢幕排線從中框穿出後會被主機板本體擋住，反而取下主板再進行安裝會較安全

許多維修朋友維修此型號皆不拆主板，其實也是有偷吃步！！

螢幕穿過中框要從主板下方穿過時，用翹棒抵在主板下方製造空間讓排線穿過

但是一般來說修匠不太建議無維修經驗朋友這樣走捷徑，萬一翹棒沒有拿穩或力道位置不對

下一秒等待你的可能就不開機…..

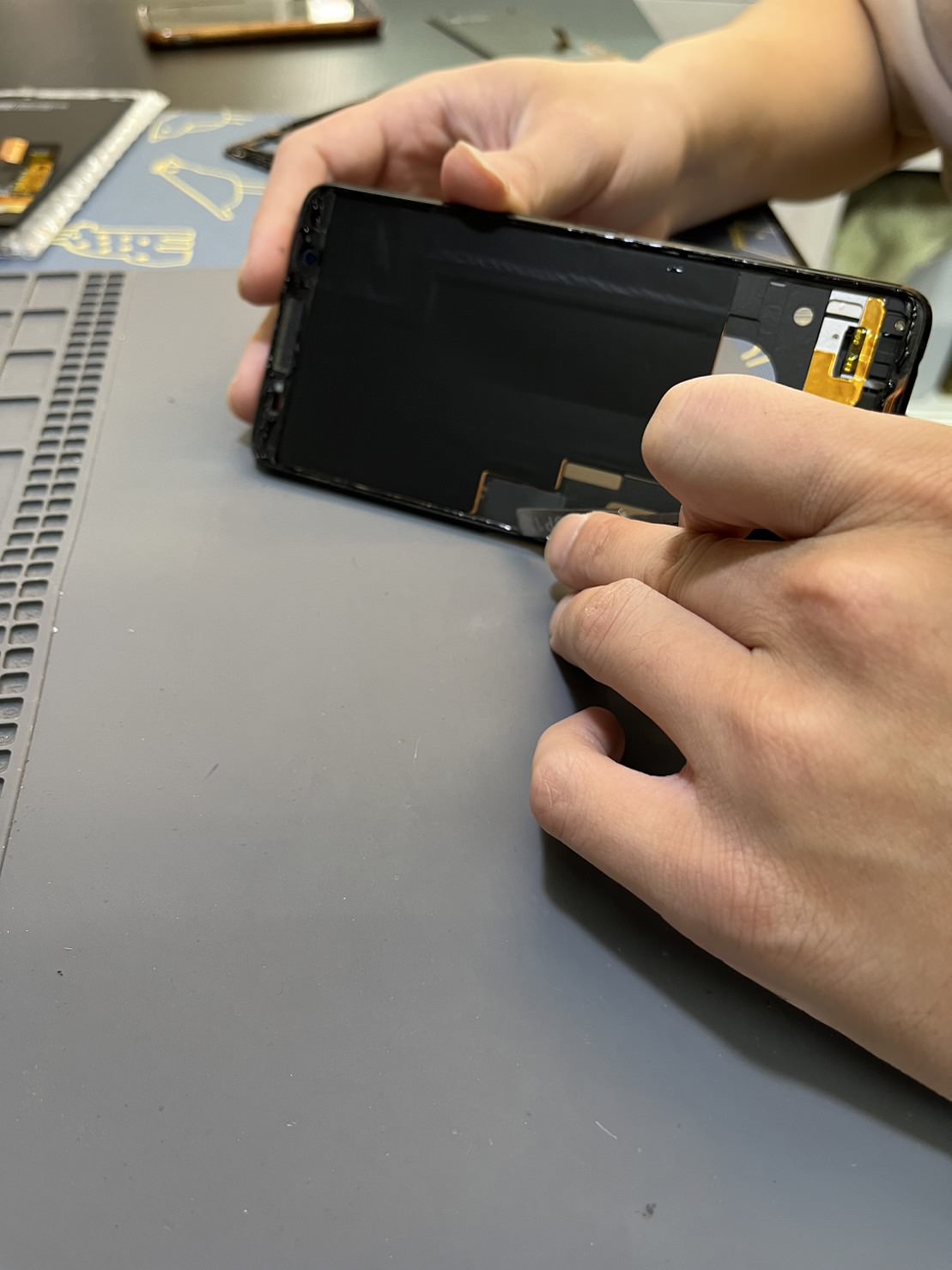

螢幕進行裸側後，確認總成無問題便可以開始拆解螢幕。

第一代上一定要先裸側並且進到系統裡面，確認輸入完密碼或圖形鎖後可以進到系統裡操作

許多重摔機在街上螢幕都可以顯示觸控，但是在輸入完密碼或圖形鎖後

便關機或重啟，檢查主板問題還要多修一筆

所以事前仔細確認清楚還是比較保險

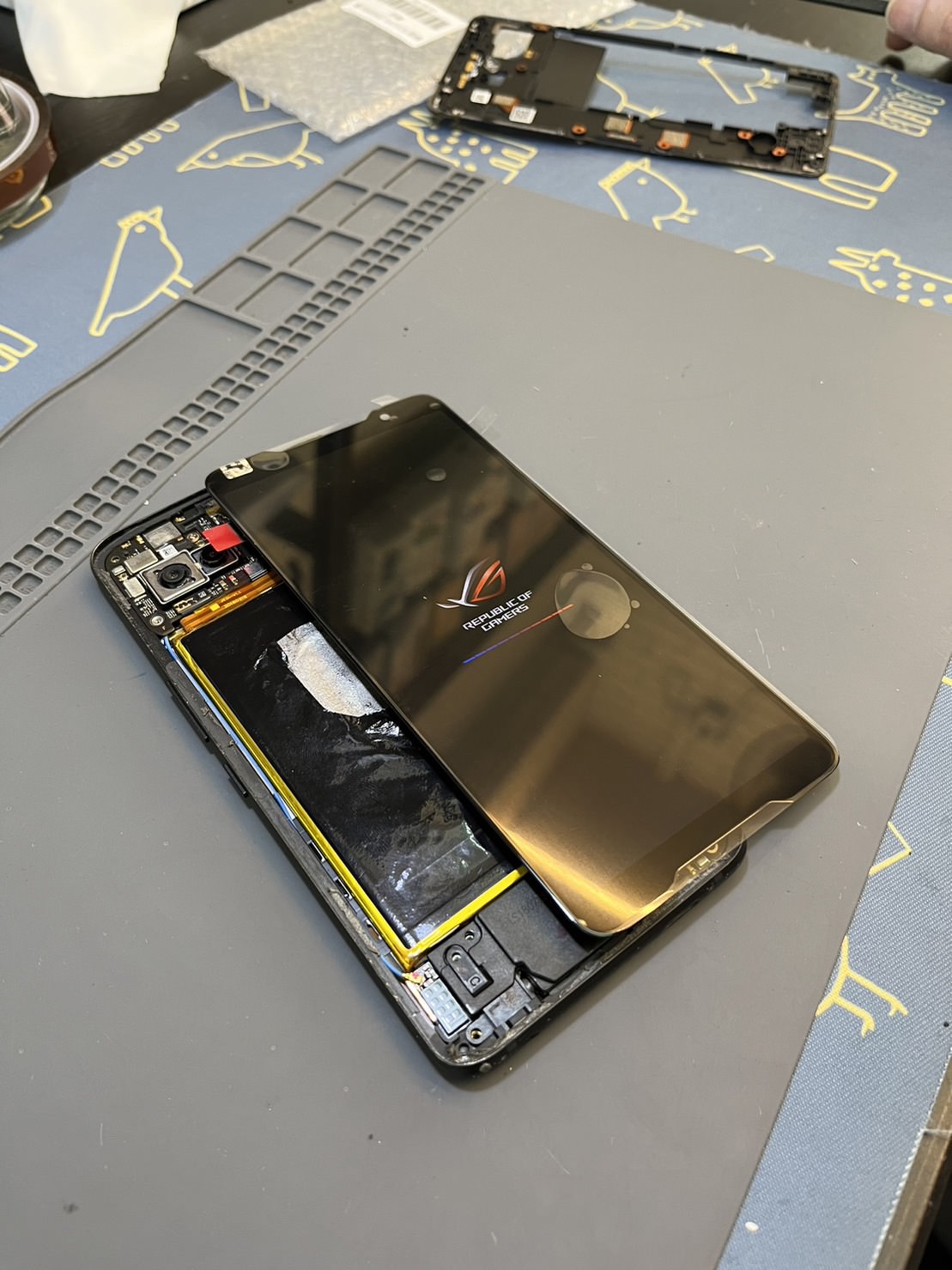

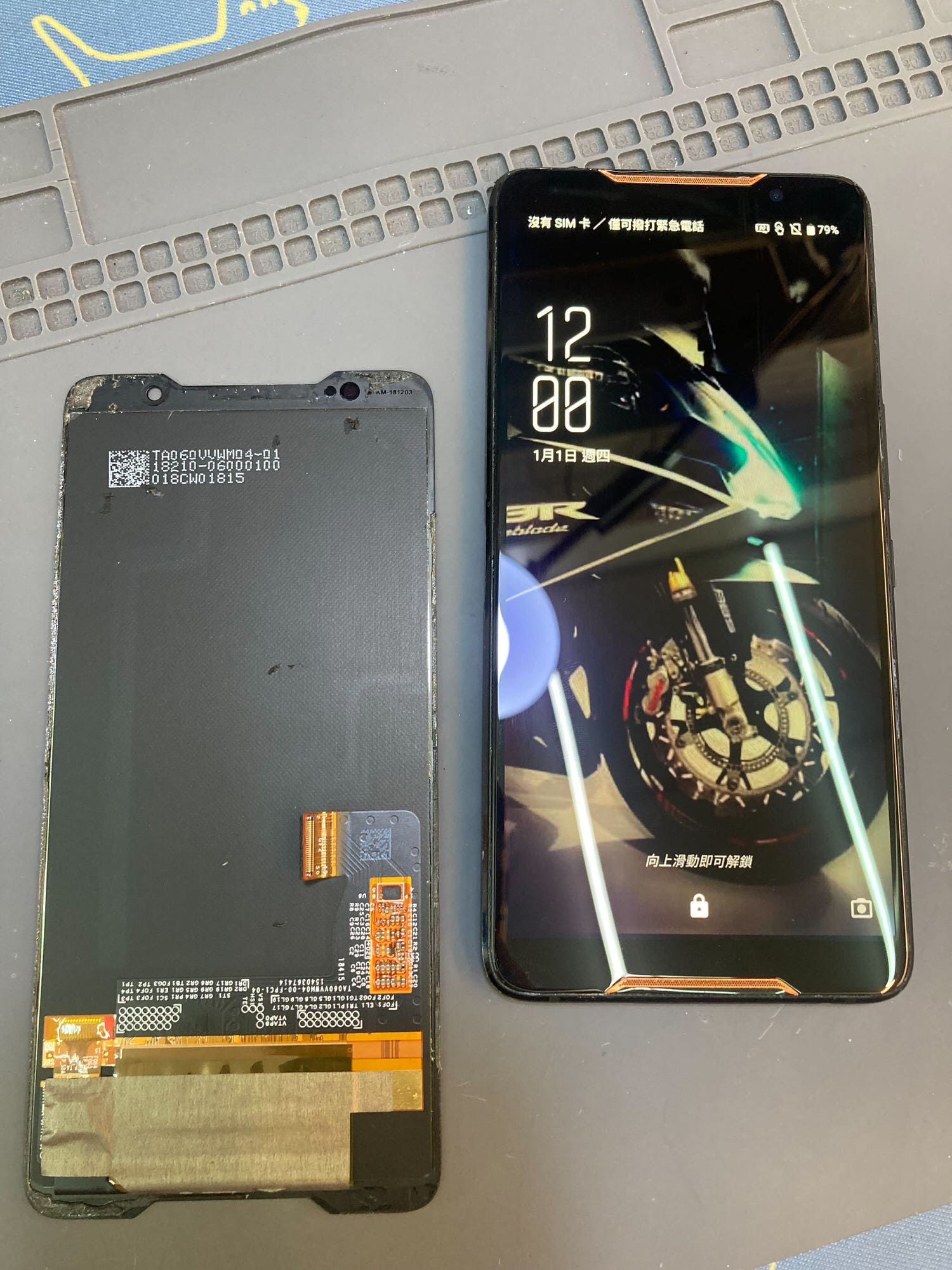

螢幕總成取下後，除膠除乾淨便可以貼回螢幕進行貼合



Asus Rog ZS600KL作為華碩首款電競智慧手機，可以說配置與內部設計結構上

可以說是可圈可點但許多內部設計上可以再設計更好，不過以2018年來說整體來說相當驚艷！！！

但是對於後續維修拆裝來說是相當不友善，整體內部設計可以用複雜形容。

不太建議無維修能力的進行自行維修。



自行DIY更換難易度評價

🌟🌟🌟🌟✨

4.5顆星！屬於不建議嘗試的難易度

免責聲明

最重要的 您與我們的手工能力絕對不相同

修匠的流程不一定適合每一位朋友

即便照著步驟做一個極度細小的失誤都可能造成主機板損壞，

如照流程維修更換導致的故障損壞

修匠一概不負責
