今天修匠的大補帖介紹的是Asus Zenfone7 Zs670ks

普遍現在很多人的印象都是Rog系列的電競手機，對於Zenfone系列其實越來越少人會去注意到

Zenfone系列修匠覺得在後期有一點定位不明確，舉例說像是2020年上市的Zenfone7  快取記憶體只有6GB Ram

配備上光是快取記憶體便進入不了旗艦機的門檻，要知道同一期其他大廠推出的旗艦機都已經來到8GB或是12GB Ram

Asus Zenfone7 Zs670ks定位成旗艦系列也是不到規格上，但是Rog系列幾乎每一代推出都算是當代天驕的規格

修匠在這一點上感覺像是三星前幾年遇到的相同問題，像是三星Note系列與Galaxy S系列相同

三星每年推出主打Galaxy S旗艦上即便銷量提高、最終還是贏不過自家Note系列

所以在Note20Ultra便成為三星Note系列的末代高階機種，這一點修匠認為滿有意思的❗️

Asus Zenfone與Rog系列上雖然一邊有主打電競高效能但是狀況似乎也是異曲同工之妙。

即使銷量市占率華碩與三星有差距，但是看過國產品牌越做越好 修匠也是相當開心

Zenfone系列以往除了Zenfone3 Deluxe之外，無使用過Oled型的螢幕配置，

但是這一次的Asus Zenfone7 Zs670ks搭載了6.7吋Amoled的螢幕總成並且擁有90hz螢幕刷新率

光是螢幕整體的使用體感就提升不少，算是終於跨過一個世代的成熟產品。

當然還有延續「翻轉相機」設計，選用液態金屬製成，採用新一代步進馬達，扭力提升 2.2 倍

這兩個都算是原本上一代的『缺點』這一代改變後確實修匠在操作也有明顯體感差異。

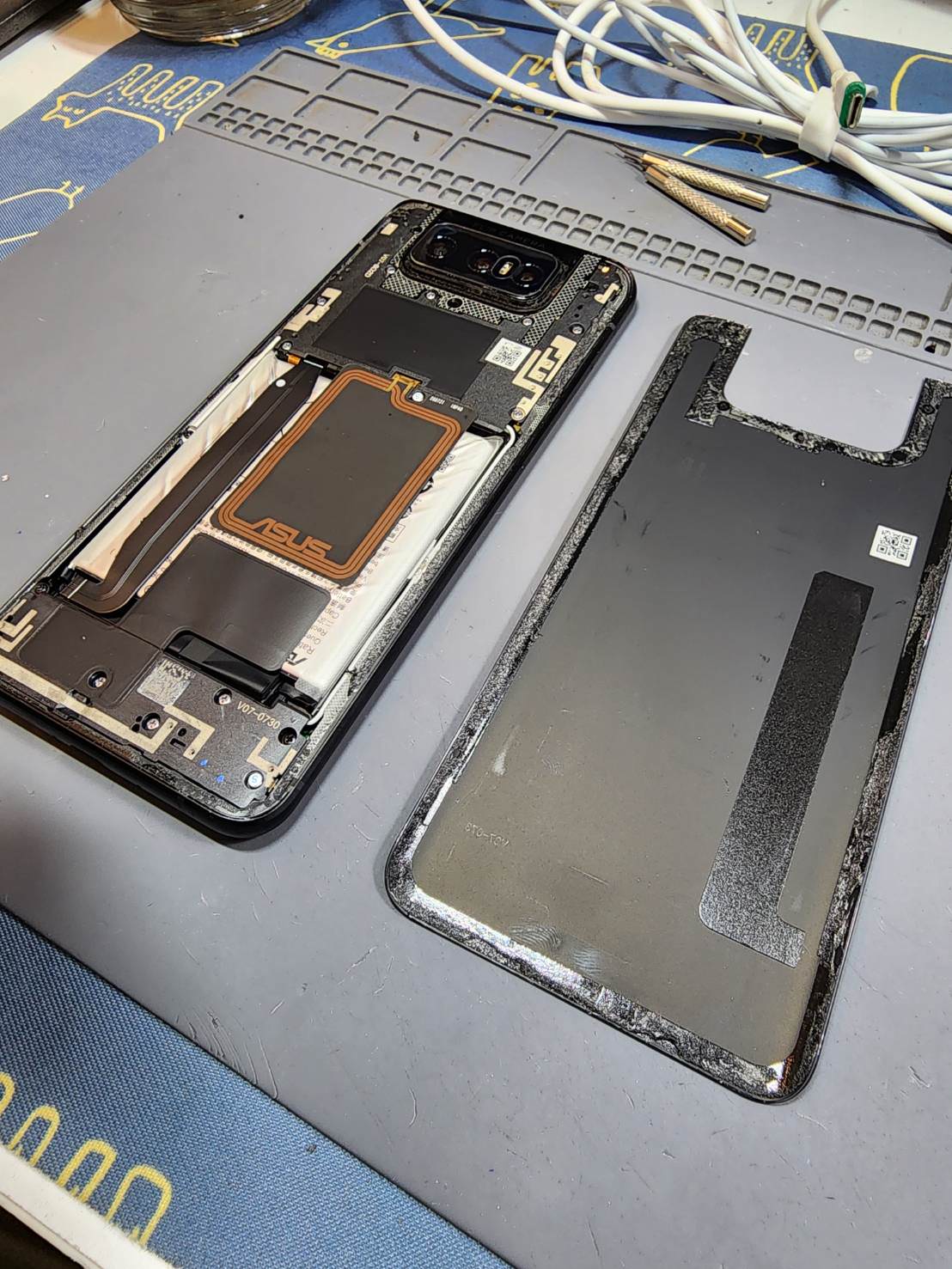

延續所有的機型（除了Zenfone3 Deluxe系列）依然是背蓋部分開始拆卸，膠體的部分加熱過後相當好拆

基本上背蓋部分沒有什麼特別難度，主要就是上放翻轉鏡頭部分拆機片在滑動此區域時

動作要放慢小心一點、翻轉鏡頭如果損毀 維修費用可是不便宜



(大補帖)Asus Zenfone7 Zs670ks螢幕總成更換 (大補帖)Asus Zenfone7 Zs670ks螢幕總成更換

背蓋與中框分離後其他型號比較不同的設計便可以先觀察到主鏡頭位置明顯不相同，Asus Zenfone7 Zs670ks也是採用三段式設計

構造相當清楚不會造成維修者眼花瞭亂！算對維修朋友來說比較友善，這次我們需要維修更換的項目是『螢幕總成』

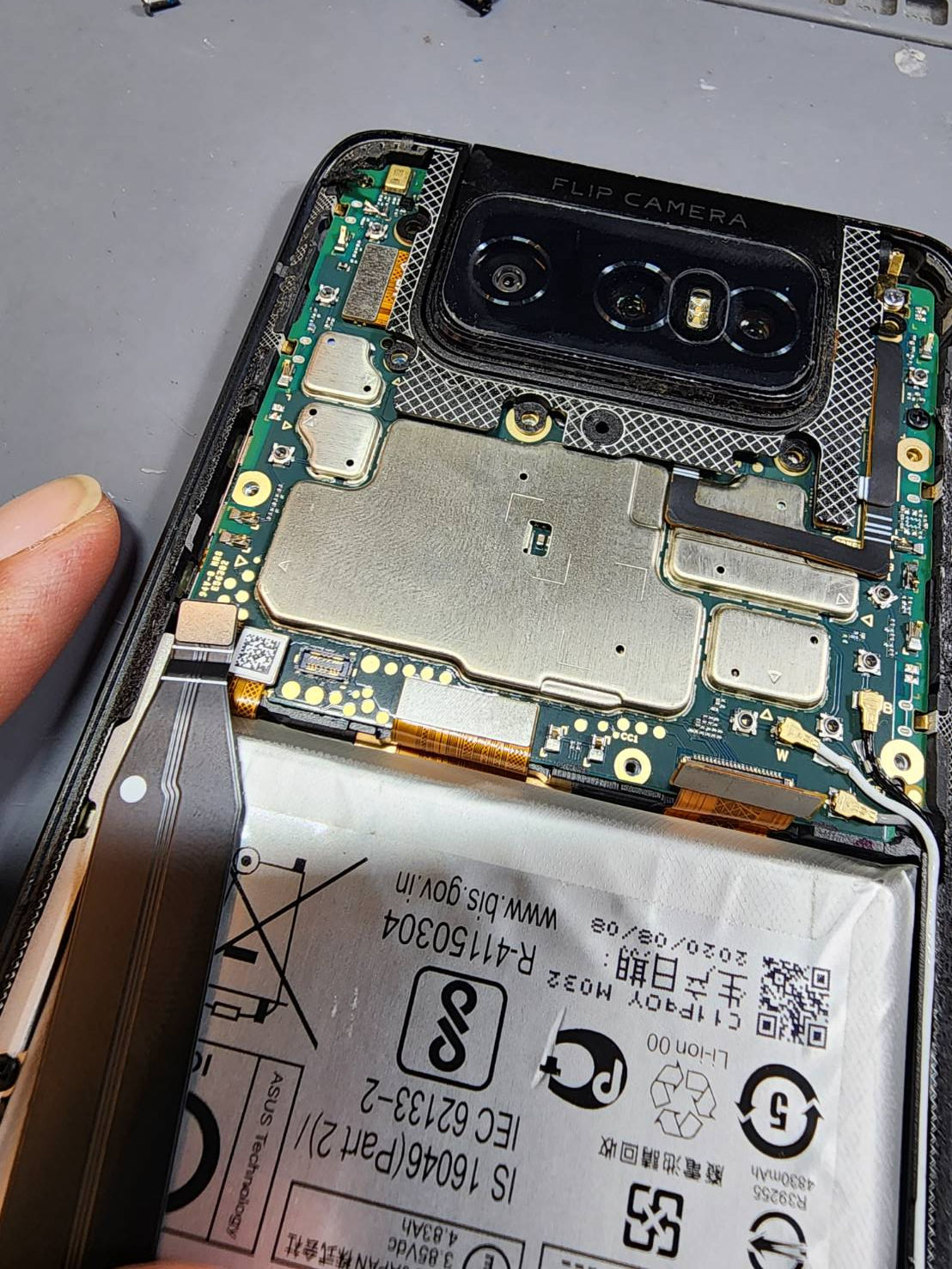

其中會需要事先移除的部件只有兩個區域，第一個是上方主機板固定擋板與電池部分

主機板固定擋板全都是十字螺絲擰開取下，比較特別的是後制鏡頭左有兩側各有一顆黑色螺絲

其餘螺絲則全都共用，拆裝時位置稍為區隔並且確認一下即可

電池排線記得千萬記得先關機再斷電，能保護自行Diy的朋友免於因維修導致的短路故障

(大補帖)Asus Zenfone7 Zs670ks螢幕總成更換 (大補帖)Asus Zenfone7 Zs670ks螢幕總成更換

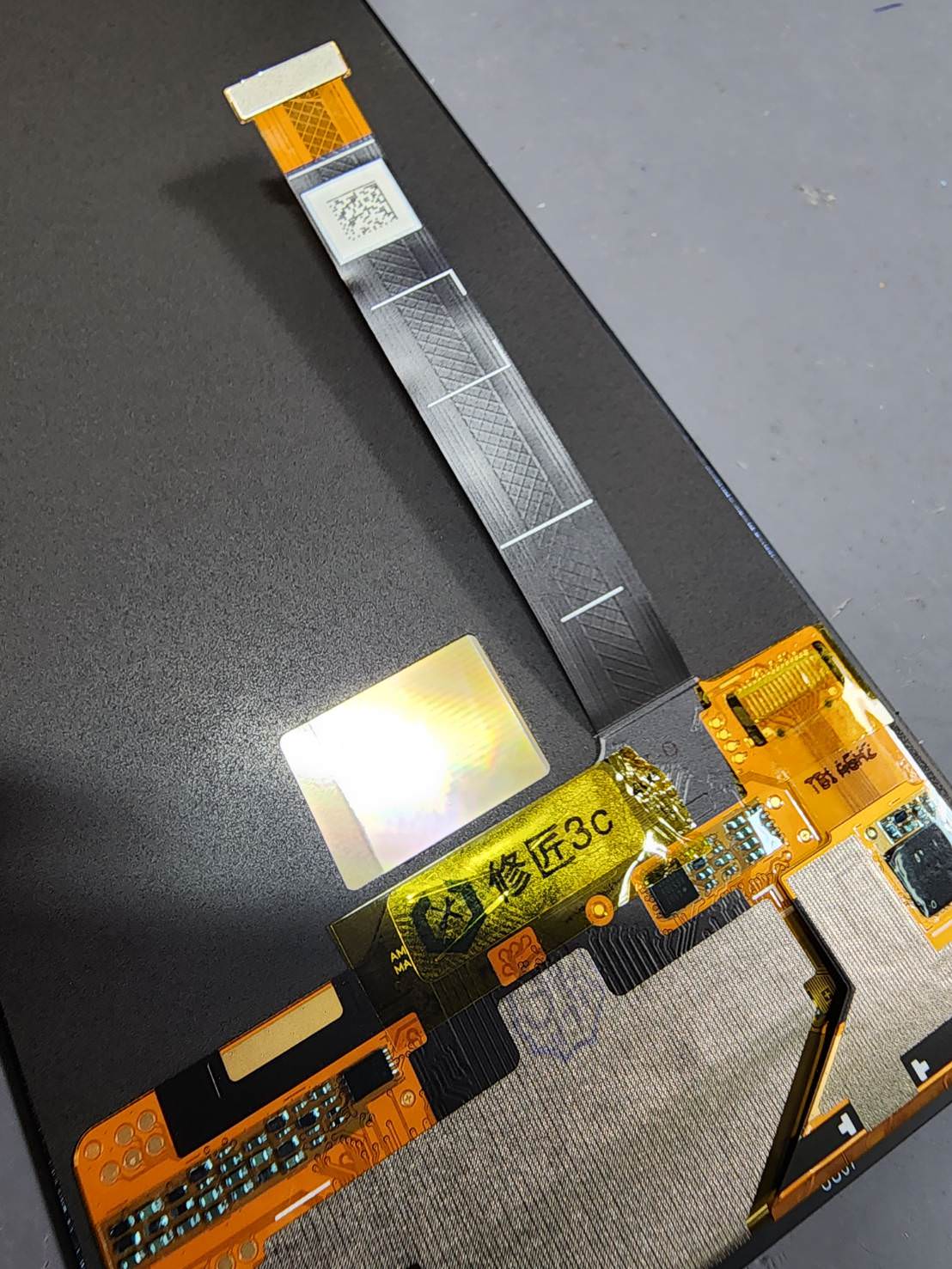

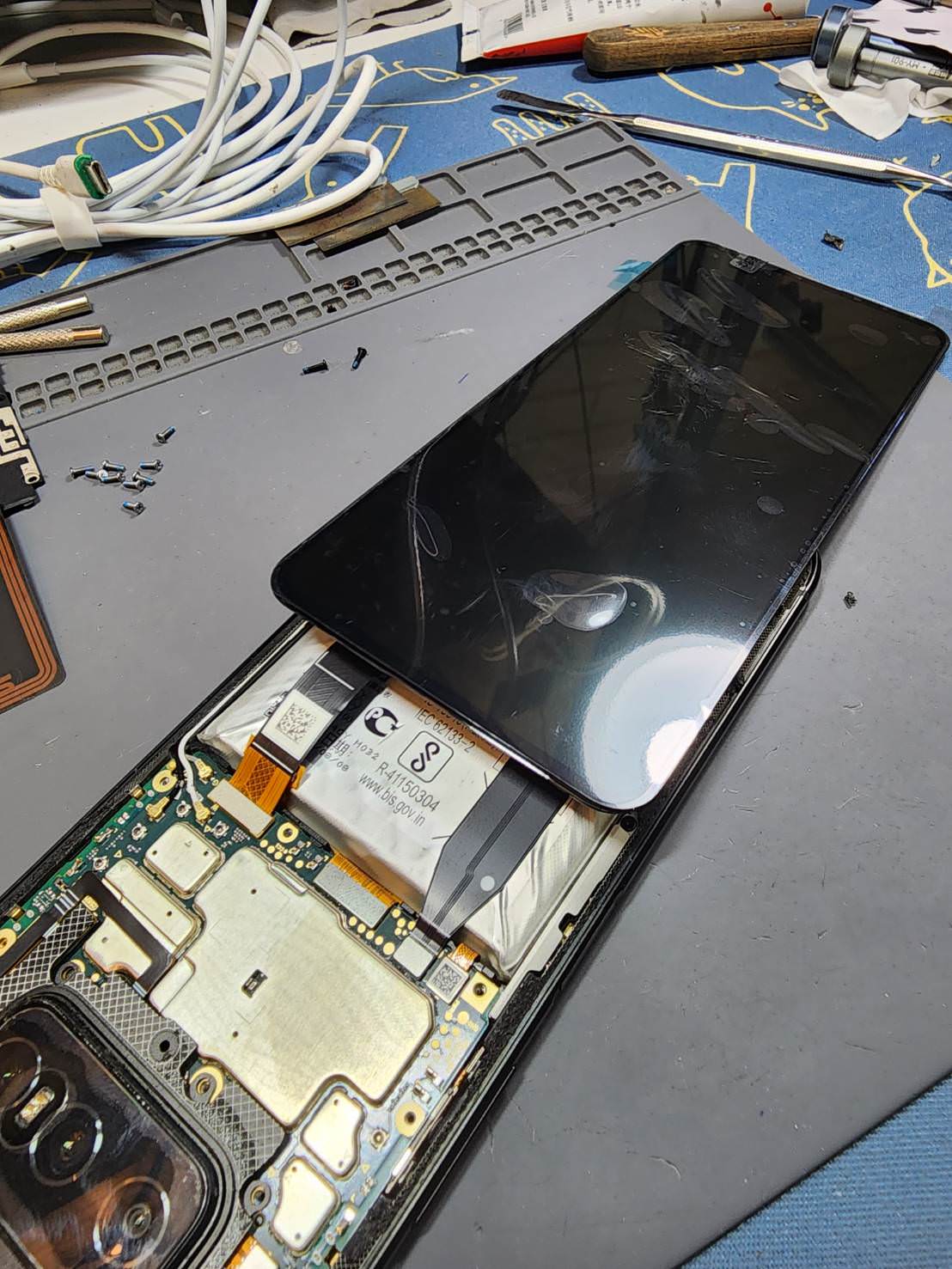

螢幕排線只有單單一條與主機板連結，螢幕可以在不用拆下的方式下進行螢幕裸片測試

比較特別的是像是新的螢幕總成上有許多裸露的小電桿以及其他電子零件，這個其實都需要絕緣處理的。

許多喜歡自行Diy更換手機零件的朋友常常更換過後產生問題，像是螢幕自己觸碰亂跳、或者畫面時有時無

都有滿高機率是在需要絕緣的電子零件未做處理，導致通電時裸露電子零件與中框接觸導致給電不完整

剷上上述的故障狀況，這一點首次自行Diy朋友需要多注意一下

(大補帖)Asus Zenfone7 Zs670ks螢幕總成更換 (大補帖)Asus Zenfone7 Zs670ks螢幕總成更換

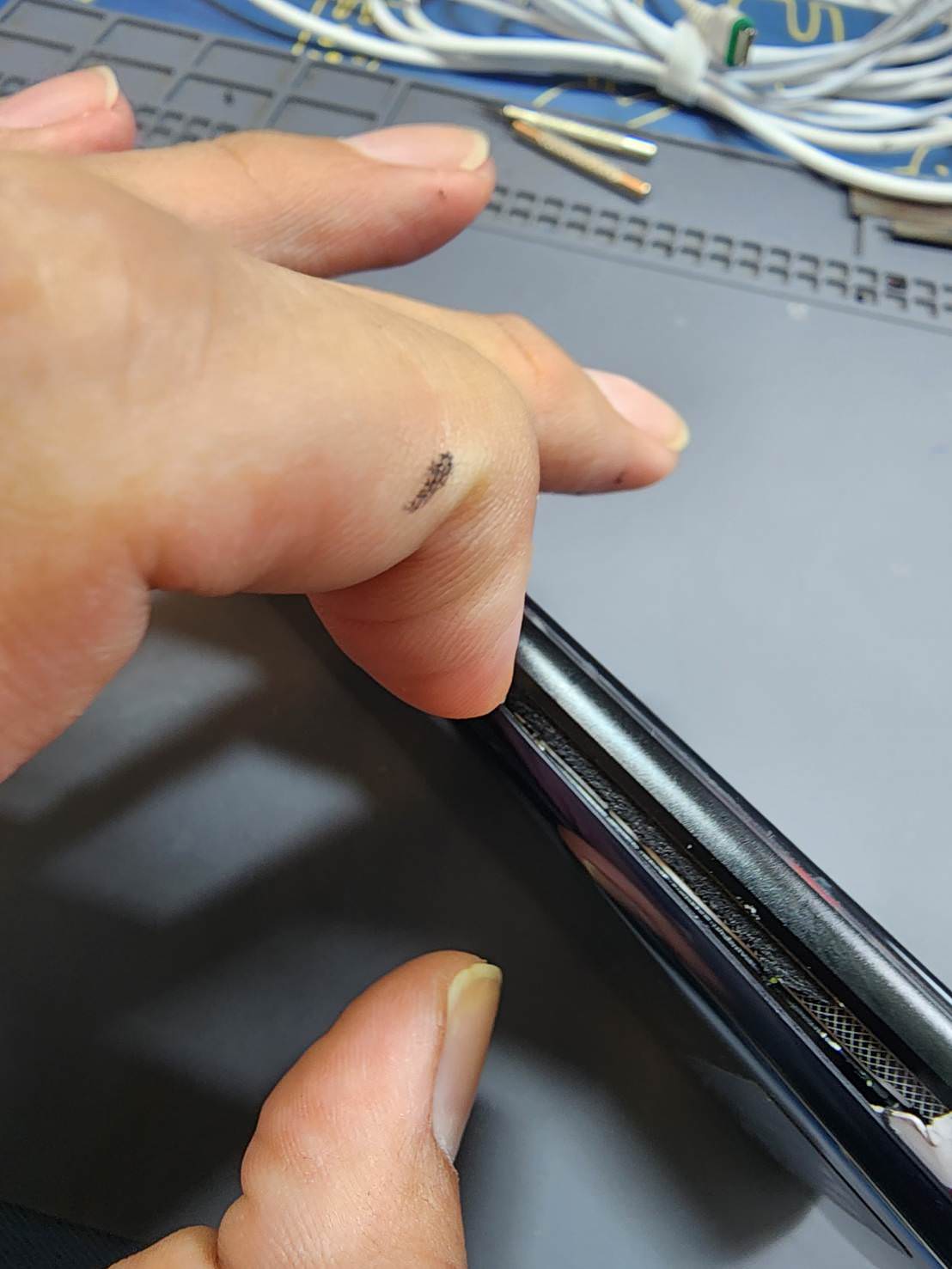

中框不份千萬記得『不要過度加熱』中框上還有螢幕支架，但是這個部分零件是塑膠的，所以耐熱是不理想的

中框支架萬一變型、彎曲、一定要鋪平並且調整到與螢幕支架能貼合狀態，不然後續螢幕再破機率可以說每摔必破！！！



自行DIY更換難易度評價

🌟🌟🌟

3顆星！屬於可推薦自行維修的難易度

免責聲明

最重要的 您與我們的手工能力絕對不相同

修匠的流程不一定適合每一位朋友

即便照著步驟做一個極度細小的失誤都可能造成主機板損壞，

如照流程維修更換導致的故障損壞

修匠一概不負責
